ASI (UPS) semi-industrielle série PLM

Industrial UPS PLM

Description

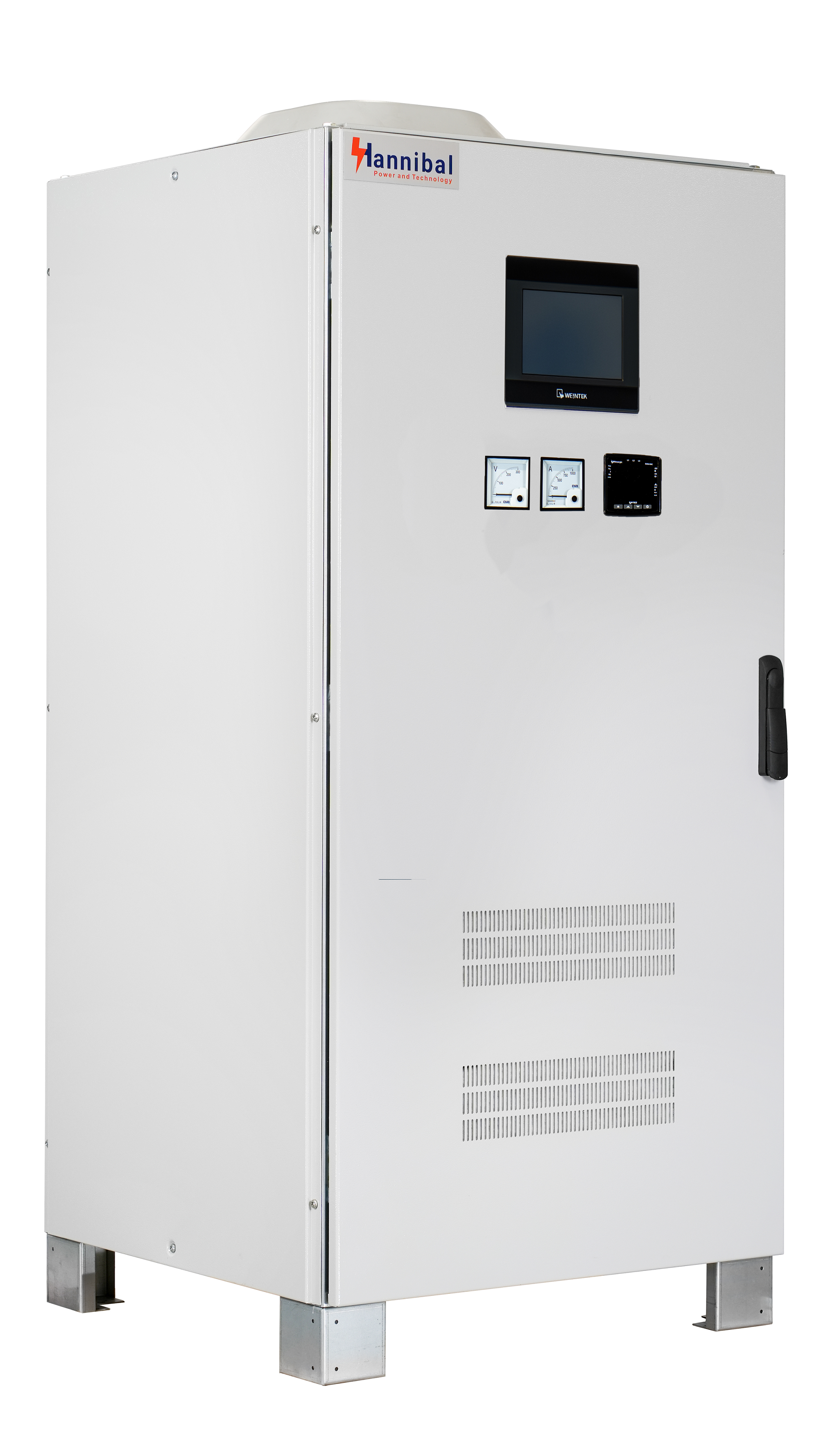

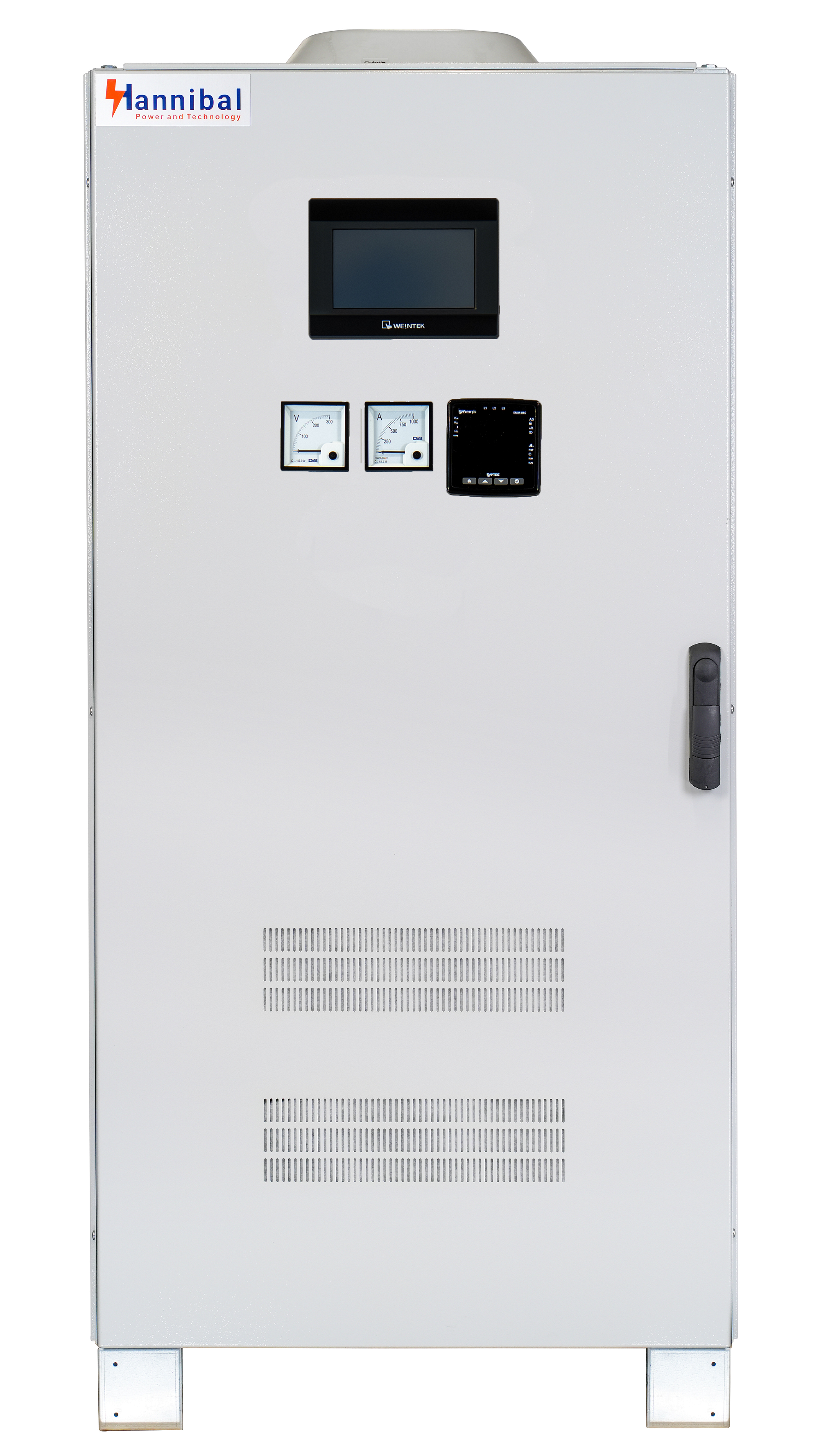

L’UPS de la série PLM est un onduleur en ligne double conversion flexible et très fiable, fournissant une alimentation à haute disponibilité pour les infrastructures critiques, les projets EPC pétroliers et gaziers, ainsi que d’autres applications exigeantes. Doté de capacités avancées de partage de charge et de surveillance SNMP, ce système de protection d’énergie assure un fonctionnement continu et sans interruption pour les équipements sensibles et critiques. Conçu pour durer, la série PLM offre une solution durable et économique avec une durée de vie prévue de plus de 20 ans, ce qui en fait le choix idéal pour les environnements où la fiabilité et le temps de fonctionnement sont essentiels.

Options

  • Filtre harmonique
  • Protections contre les surtensions et/ou la foudre
  • Boîtier de protection du circuit batterie
  • Détection d’inversion de polarité de la batterie
  • Déconnexion en cas de basse tension de la batterie
  • Détection de défaut de terre DC
  • Démarrage noir de la batterie
  • Capteur de température de la salle des batteries
  • Armoire / rack pour batterie
  • Onduleur avec ou sans ligne de bypass
  • Configurations en parallèle
  • Bypass isolators(s)
  • Bypass transformer (H class)
  • Bypass stabilizer (servo-controlled)
  • Backfeed protection
  • Surge and/or lightning protections
  • Contacts secs supplémentaires
  • Modbus / TCP
  • Protocole IEC 61850
  • Logiciel de supervision
  • Couleur des panneaux spécifiée
  • Hauteur spéciale des pieds (200 mm ou 300 mm)
  • Serrure spéciale à clé
  • Plaque de presse-étoupe non magnétique (laiton ou aluminium)
  • Identification spécifique de l’armoire (étiquette, plaque signalétique)

Détails

Documents

Hannibal Industriel

UPS-semi-industrielle-PLM.pdf

Logiciel de surveillance
  • Windows
  • MAC
  • Linux

Présentation du produit

La topologie de double conversion à la pointe de la technologie et le design modulaire “building block” de l’UPS de la série PLM offrent une grande flexibilité. Le système garantit la disponibilité continue de l’alimentation et des opérations sûres pour tous types de charges critiques.

Avec une durée de vie prévue d’au moins 20 ans, la série PLM constitue une solution robuste et rentable.

  • Redresseur 6 IGBT au cœur d’une fiabilité de premier ordre
  • Courant d’appel réduit ≤ 10×In pour éviter la surdimension des protections en amont et démarrage en 2 étapes
  • <3 % THDI
  • Accès intelligent aux données de l’UPS via un grand écran tactile couleur avec journal exportable de 2000 événements
  • Capacité de surcharge et de court-circuit inégalée à 315 % pendant 100 ms*
  • Centre de données
  • Télécommunications
  • Services financiers
  • Systèmes de sécurité et de surveillance
  • Système de contrôle automatique
  • Gestion des bâtiments
  • Contrôle des processus de fabrication
  • Industrie pétrochimique

technical

details

Input

Technical Data Ratings
Rectifier Bridge Topology
IGBT
Input Voltage
380/400/415 V
Voltage tolerance
+/- 15 %
Frequency
50 Hz (60 Hz)
Frequency tolerance
+/- 5 %
Efficiency
99%
Power Factor
0.99
THD
<3%
Inrush current
≤ 10 x In
Float Voltage
2.17-2.27 V/cell VRLA – 1.4-1.42 V/cell Ni cd
Boost Voltage
2.25-2.4 V/cell VRLA – 1.55-1.65 V/cell Ni cd
Ripple
<1%

Battery

Technical Data Ratings
Type
Lead acid or nickel cadmium, vented or recombination
Autonomy
From few minutes to several hours, on request
Battery current limitation
0.1 C (lead-acid battery)- 0.2 C (nickel-cadmium battery)
DC Bus Voltage
480 VDC

output

Technical Data Ratings
Inverter Bridge Topology
IGBT with output isolation Transformer
AC Voltage • Single phase
1 x 230 V (220, 240) ; 1 x 110 V (115, 120)
AC voltage • Three phase
3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230)
AC Voltage Tolerance
1%
Frequency
50 Hz (60 Hz)
Frequency Tolerance
+/- 0.05 %
Inverter overload capability 1 minute
150 % of nominal power
Inverter overload capability 10 minute
125% of nominal power
Short circuit clearance (in % of nominal current)
– 1-ph output
250 % / 100ms – 175% / 5s
– 3-ph output Ph-N:
315 % / 100 ms – 220 % / 5 s
– 3-ph output Ph-Ph:
190 % / 100 ms – 135 % / 5 s
Harmonic voltage distortion
With 100 % linear load
< 3%
With 100 % non-linear load
< 5%
Power Factor
0.9
Efficiency
95%
Allowable crest factor
up to 3/1
Static Transfer Switch
SCR Type
Static Bypass transfer Time
<4 ms

Standards

Technical Data Ratings
IEC62040-1:2017
Uninterruptible power systems (UPS) – Part 1: Safety requirements
IEC62040-2:2016
Uninterruptible power systems (UPS) – Part 2: Electromagnetic compatibility (EMC) requirements
IEC62040-3:2011
Uninterruptible power systems (UPS) – Part 3: Method of specifying the performance and test requirements
IEC61439-1:2011
Low voltage switchgear and controlgear asse blies – Part 1: General rules
IEC60529:1989 +AMD1:1999
Degrees of protection provided by enclosures (IP Code)
IEC60076-11:2004
Power transformers – Part 11: Dry type transformers
