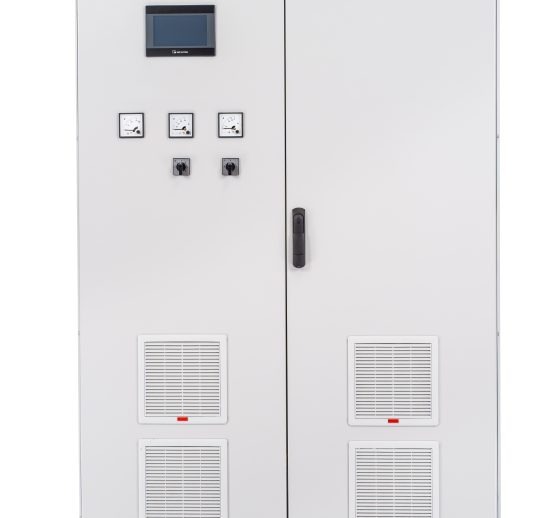

Onduleur industriel
Description
Les onduleurs industriels Hannibal assurent une conversion efficace et fiable du courant continu (DC) en courant alternatif (AC) pour les charges critiques dans les secteurs de la fabrication, de la production d’énergie et des centres de données. Conçus pour un usage industriel triphasé, ils intègrent des ponts onduleurs à IGBT avec PWM, une isolation galvanique pour une sécurité renforcée, ainsi qu’un faible taux de distorsion harmonique (< 3 %) garantissant une sortie sinusoïdale propre. Conçus pour supporter des charges de forte capacité avec des performances constantes, ils sont idéaux pour les environnements exigeants et sévères.
Options
- Précharge automatique des condensateurs
- Distribution CA
- Surdimensionnement de l’onduleur
- Onduleur avec ou sans ligne de bypass
- Configurations en parallèle
- Détection ou surveillance de défaut de terre
- Éclairage interne
- Résistance anti-condensation
- Surveillance de la température de l’armoire
- Sectionneur(s) de bypass
- Transformateur de bypass (classe H)
- Stabilisateur de bypass (à servocommande)
- Protection contre le retour d’énergie (backfeed)
- Protections contre les surtensions et/ou la foudre
- Transformateur de bypass (classe H) (3)

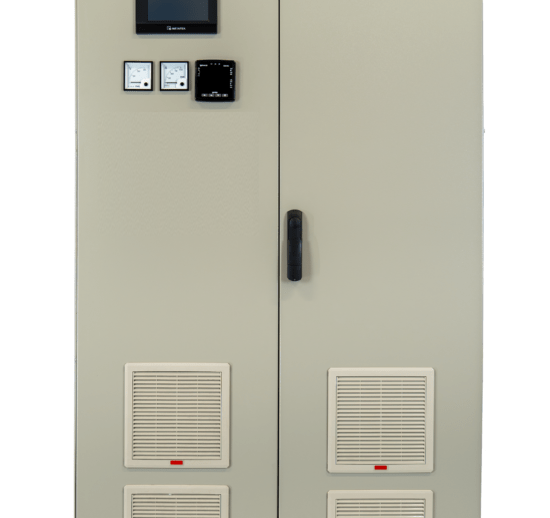

- Stabilisateur de bypass (à servocommande)
- Protection contre le retour d’énergie (option standard)
- External ingress protection up to IP42
- Top cable entry
- Specified color of panels
- Special feet height (200mm or 300mm)
- Special keylock
- Non-magnetic gland plate (brass or aluminum)
- Lifting eyes
- Specified cabinet identification (tag, nameplate)
- Anti-seismic design on demand
- Front panel analogue meters (72×72, class 1.5 or class 1)
- Transducers 4-20mA
- Additional volt-free contacts, 5 in standard, up to 20 in option
- Modbus RTU (RS232 or RS485)
- Modbus / TCP
- Pro bus
- IEC61850 protocol
- PPV is monitoring software
- Mimic panel on front:
– Passive mimic of the system
– Active mimic with integrated LEDs Lamp indicators on
front panel (22 mm diameter)

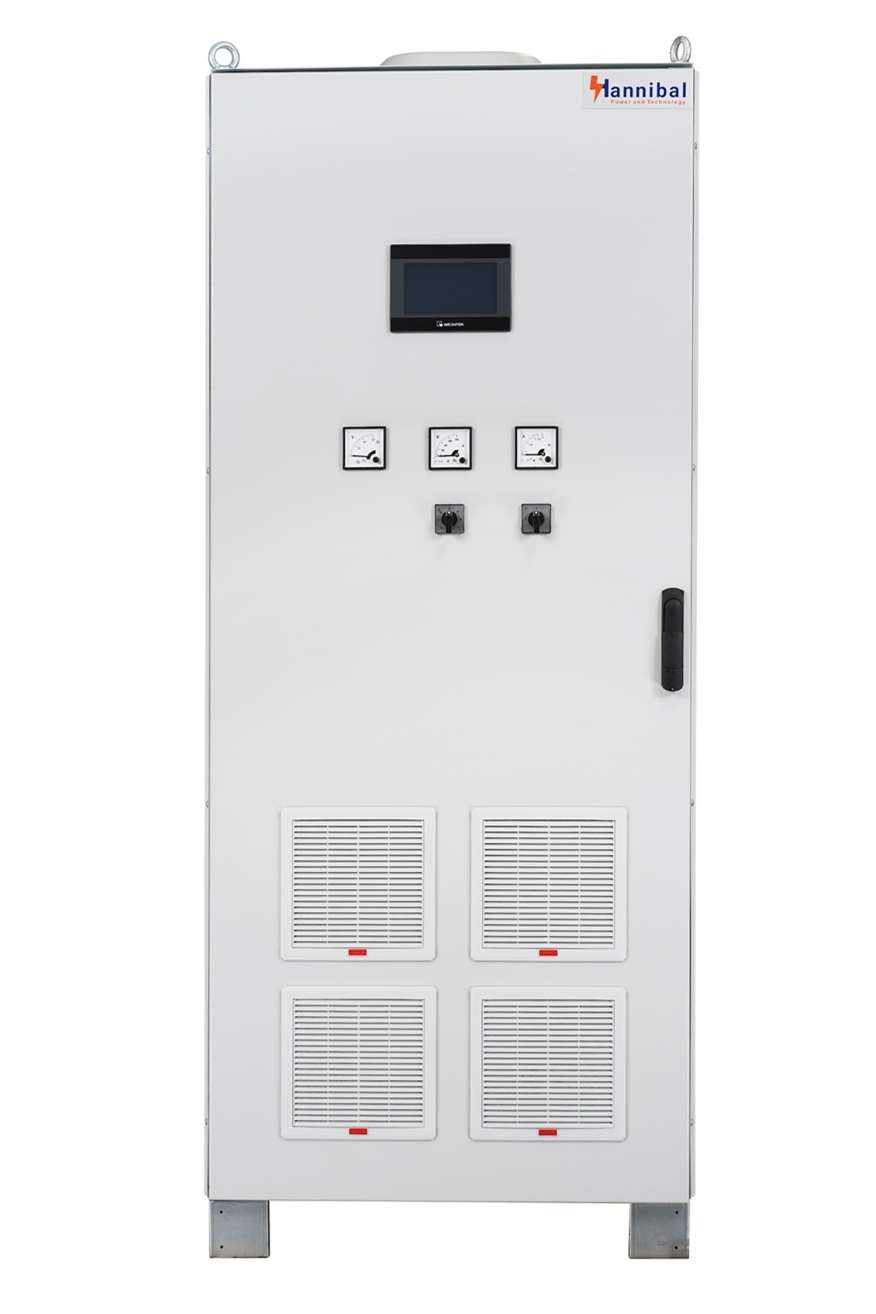

Présentation du produit
Dans le monde dynamique des applications industrielles, les onduleurs industriels Hannibal se distinguent comme des composants essentiels pour la conversion du courant continu (DC) en courant alternatif (AC) fiable. Conçus pour gérer des charges de forte puissance, ils sont indispensables dans les secteurs de la fabrication, de la production d’énergie et des centres de données à grande échelle.
Bénéficiez d’une meilleure efficacité énergétique et d’une continuité opérationnelle optimale grâce à nos onduleurs avancés, intégrant la surveillance à distance, le diagnostic des défauts et le contrôle automatisé. Leur conception robuste garantit une stabilité même dans des conditions fluctuantes, les rendant indispensables à vos systèmes industriels.
Une adaptabilité inégalée aux conditions existantes du site, grâce à la large plage de tension d’entrée CC :
- Compatibilité avec toute configuration de batterie déjà installée sur site.
- Fonctionnement optimal avec un bus CC présentant une large excursion de tension.
- Optimisation technique et budgétaire de la batterie.
Sur les projets neufs (greenfield) ou de rénovation (brownfield) où la batterie peut représenter une part importante du prix total du système, la large plage de tension d’entrée CC permet :
- L’optimisation du nombre d’éléments de batterie selon la tolérance d’entrée des charges à sécuriser.
- L’optimisation de la capacité de la batterie, et donc du prix, en fonction de l’autonomie requise.
Accès intelligent aux données de l’onduleur
- Interface utilisateur avec un grand écran tactile couleur.
- Enregistreur d’événements intégré (jusqu’à 2 000 événements) et capacité d’exporter les événements enregistrés via une clé USB.

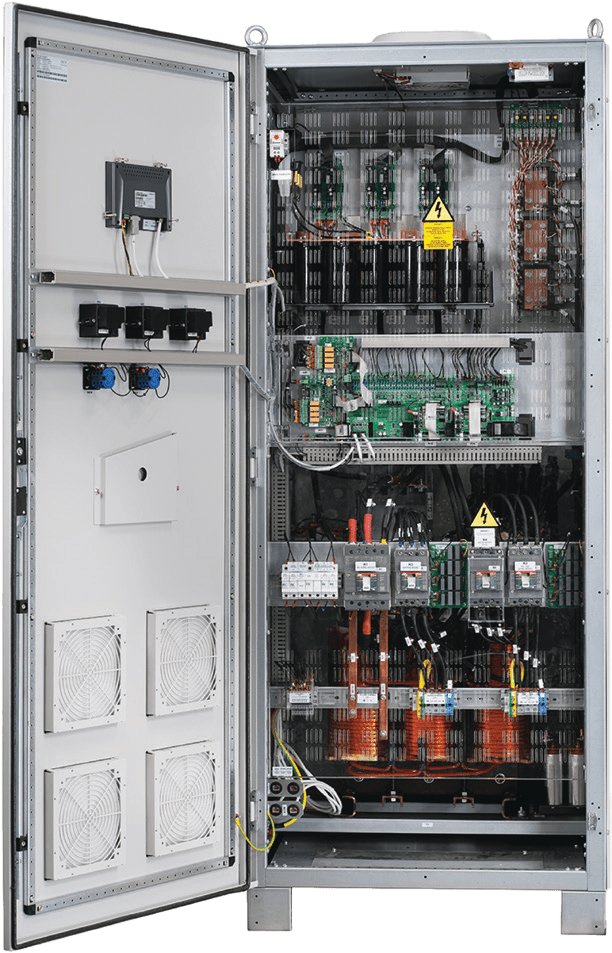

Maintenance et entretien facilités :
-

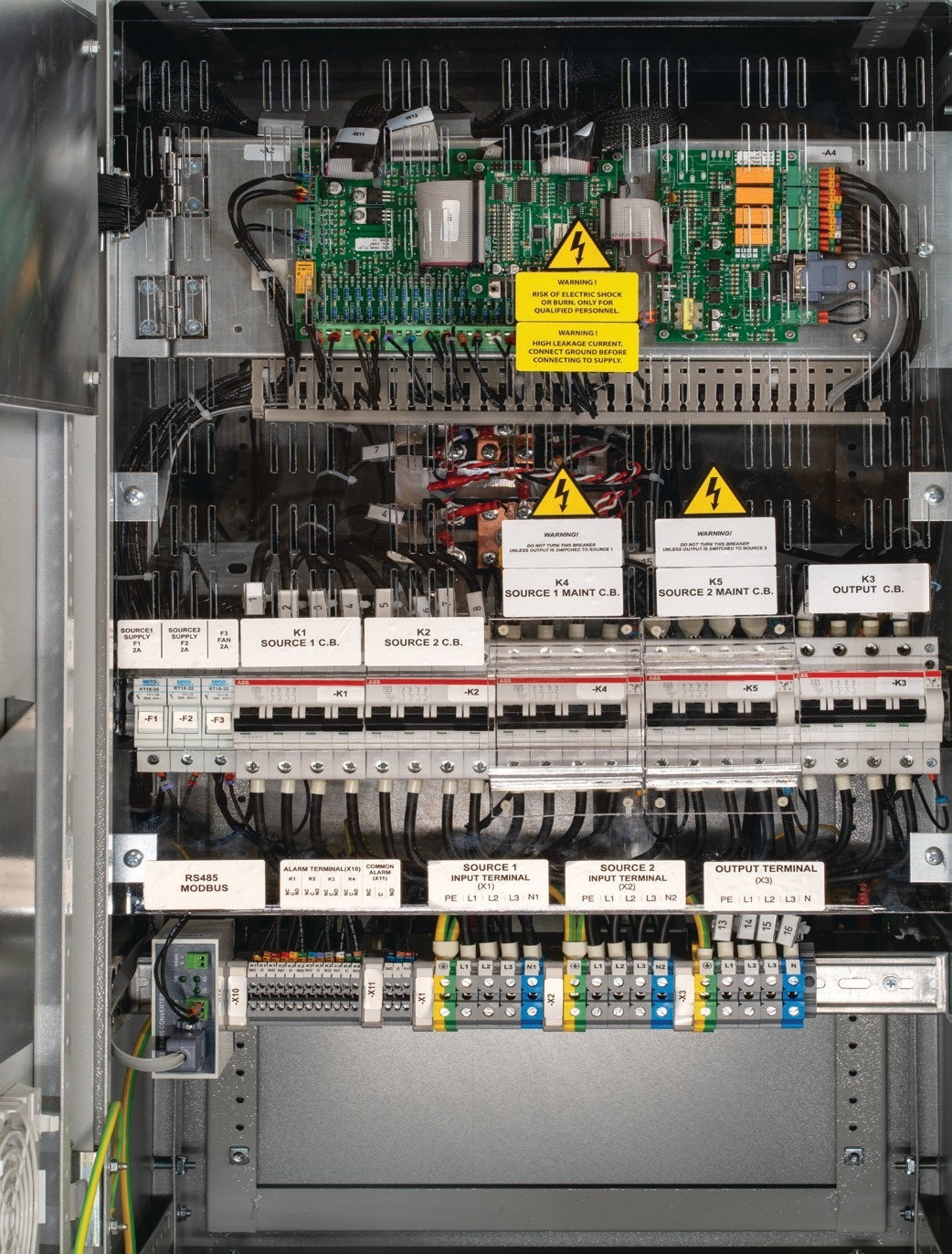

Accès total par l’avant pour une maintenance aisée et un temps moyen de réparation (MTTR) très faible, garantissant la disponibilité la plus élevée possible.
Caractéristiques
- Fiabilité : Conception unique permettant à l’onduleur de fonctionner en continu pendant au moins 20 ans à pleine charge à 40 °C.
- Conception mécanique robuste : Le système résiste de série à des tests de contrainte d’accélération verticale et horizontale de 0,5g.
- Isolation galvanique : Le transformateur de sortie est inclus de série.
- Solutions de surveillance à distance : Modbus, Profibus, Ethernet, IEC61850, contacts secs, logiciel de surveillance.

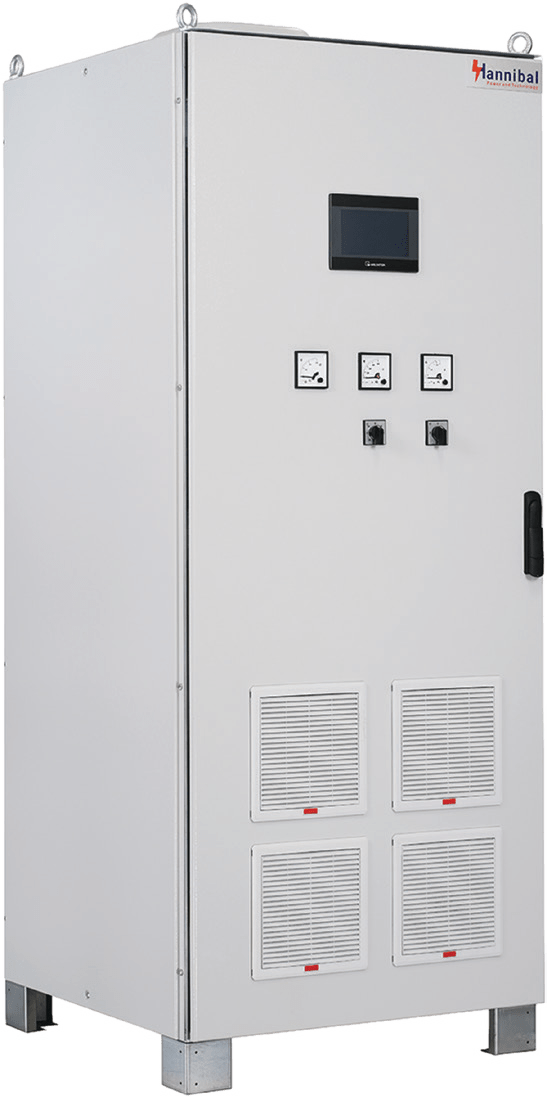

L’onduleur Hannibal convertit une tension d’entrée CC (provenant de batteries ou d’un bus CC) en une tension de sortie sinusoïdale parfaite pour alimenter les charges CA critiques.
Il utilise la technologie brevetée de contrôle vectoriel numérique (Vector Control) qui augmente les performances des composants de puissance, permet un conditionnement actif de la charge et autorise des réglages système personnalisés. Le résultat est une fiabilité accrue pour le processus et une sécurité renforcée pour le personnel.
La gamme Hannibal offre un large choix de tensions d’entrée CC (de 110 Vcc à 240 Vcc) et de tensions de sortie. Elle est disponible de 5 kVA à 250 kVA en configuration de sortie monophasée, et de 5 kVA à 2000 kVA en configuration de sortie triphasée.
L’onduleur Hannibal est également disponible avec une entrée 400 Vcc. Pour améliorer encore la disponibilité de la charge et la fiabilité du processus, le système Hannibal est capable de fonctionner en configuration parallèle double, avec une ligne de réserve centralisée ou distribuée, et peut inclure un couplage de bus CA (AC bus-tie).
technical
details
Input
| Technical Data | Ratings | |
|---|---|---|
|
AC Bypass Voltage |
1 x 230 V (220, 240) ; 1 x 110 V (115, 120)
; 3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230) |
|
|
DC voltage |
24/48/110/125/220/384 VDC |
|
output
| Technical Data | Ratings | |
|---|---|---|
|
AC Voltage- Single phase |
1 x 230 V (220, 240) ; 1 x 110 V (115, 120) |
|
|
AC Voltage- Three phase |
3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230) |
|
|
Frequency |
50 Hz (60 Hz) |
|
|
Frequency stability- With internal oscillator |
+/- 0.05 % |
|
|
Frequency stability- With reserve synchronism |
+/- 3 % (from 1 to 5 % adjustable) |
|
|
Voltage stability (for 0 to 100 % load variation) – Static |
+/-1 % (+/-2 % for parallel systems)
|
|
|
Voltage stability (for 0 to 100 % load variation) – Dynamic |
VFI SS 11 as per IEC/EN 62040-3:2021, class 1
|
|
|
Inverter overload capability – 1 minute |
150 % of nominal power |
|
|
Inverter overload capability – 10 minutes |
125 % of nominal power |
|
|
Short-circuit clearance (in % of nominal current) – 1-ph output Ph-N |
250 % / 100ms – 180% / 5s |
|
|
Short-circuit clearance (in % of nominal current) – 3-ph output Ph-N(ik1) |
315 % / 100 ms – 220 % / 5s |
|
|
Short-circuit clearance (in % of nominal current) – 3-ph output Ph-N(ik2) |
190 % / 100 ms – 135 % / 5s |
|
|
Short-circuit clearance (in % of nominal current) – 3-ph output Ph-N(ik3) |
225 % / 100 ms – 135% / 5 s |
|
|
Harmonic voltage distorsion- With 100 % linear load |
< 3 % |
|
|
Harmonic voltage distorsion- With 100 % non-linear load |
SS as per IEC/EN 62040-3 |
|
|
Allowable power factor |
0,5 lagging to 0,5 leading |
|
|
Allowable crest factor |
Up to 3/1 |
|
Standards
| Technical Data | Ratings |
|---|---|
|
IEC62040-1:2017
+AMD1:2013 |
Uninterruptible power systems (UPS) – Part
1-2: General and safety requirements for
UPS in restricted access locations |
|
IEC62040-2:2016 |
Uninterruptible power systems (UPS) – Part 2:
Electromagnetic compatibility (EMC) requirements |
|
IEC62040-3:2017 |
Uninterruptible power systems (UPS) – Part 3:
Method of specifying the performance and
test requirements |
|
IEC61439-1:2011 |
Low voltage switchgear and controlgear
assemblies – Part 1: General rules |
|
IEC60529:1989
+AMD1:1999 |
Degrees of protection provided
by enclosures (IP Code) |
|
IEC60076-11:2004 |
Power transformers – Part 11: Dry type transformers |
