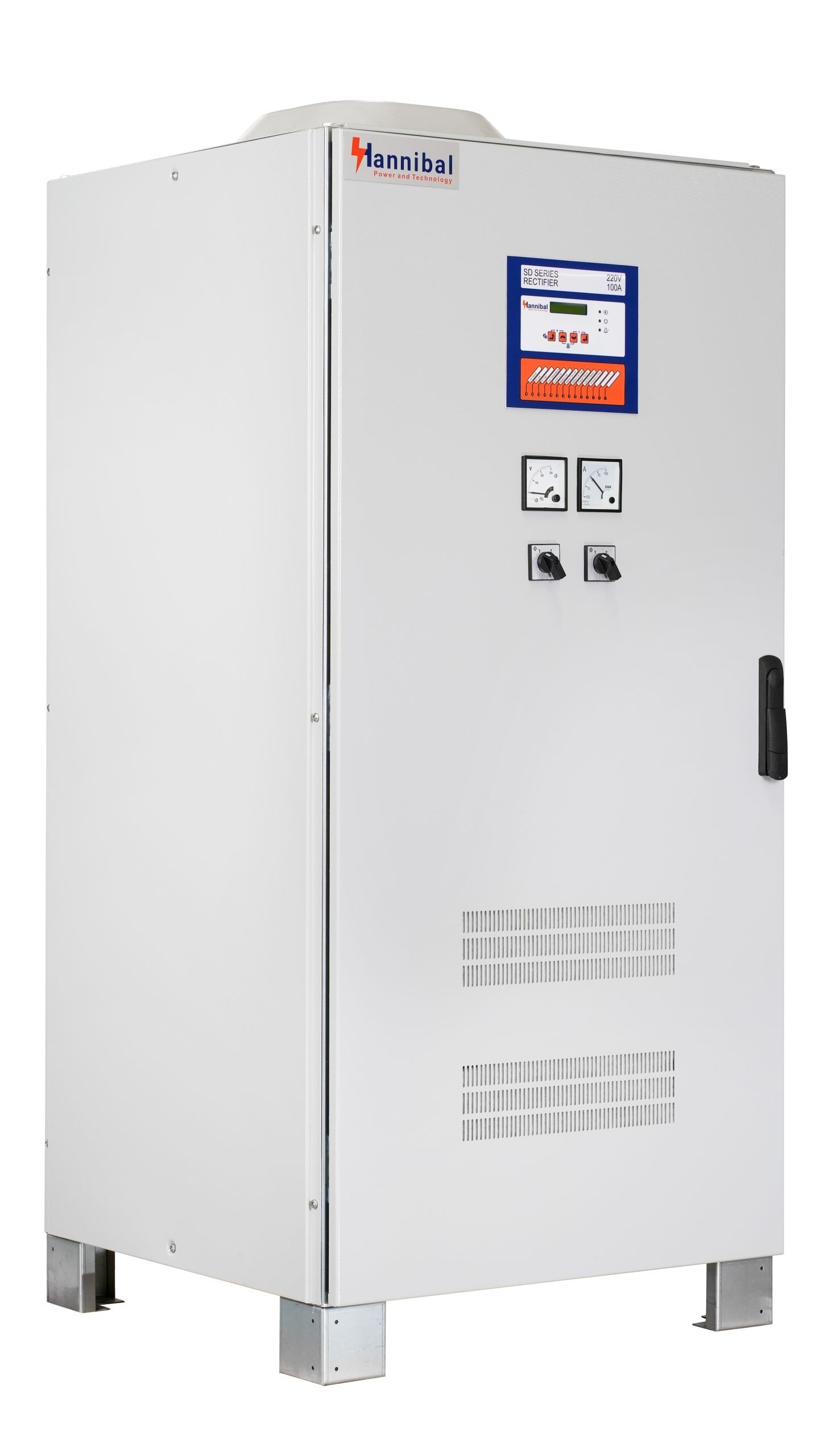

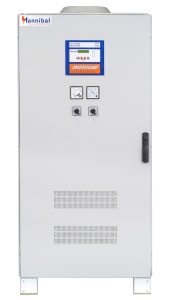

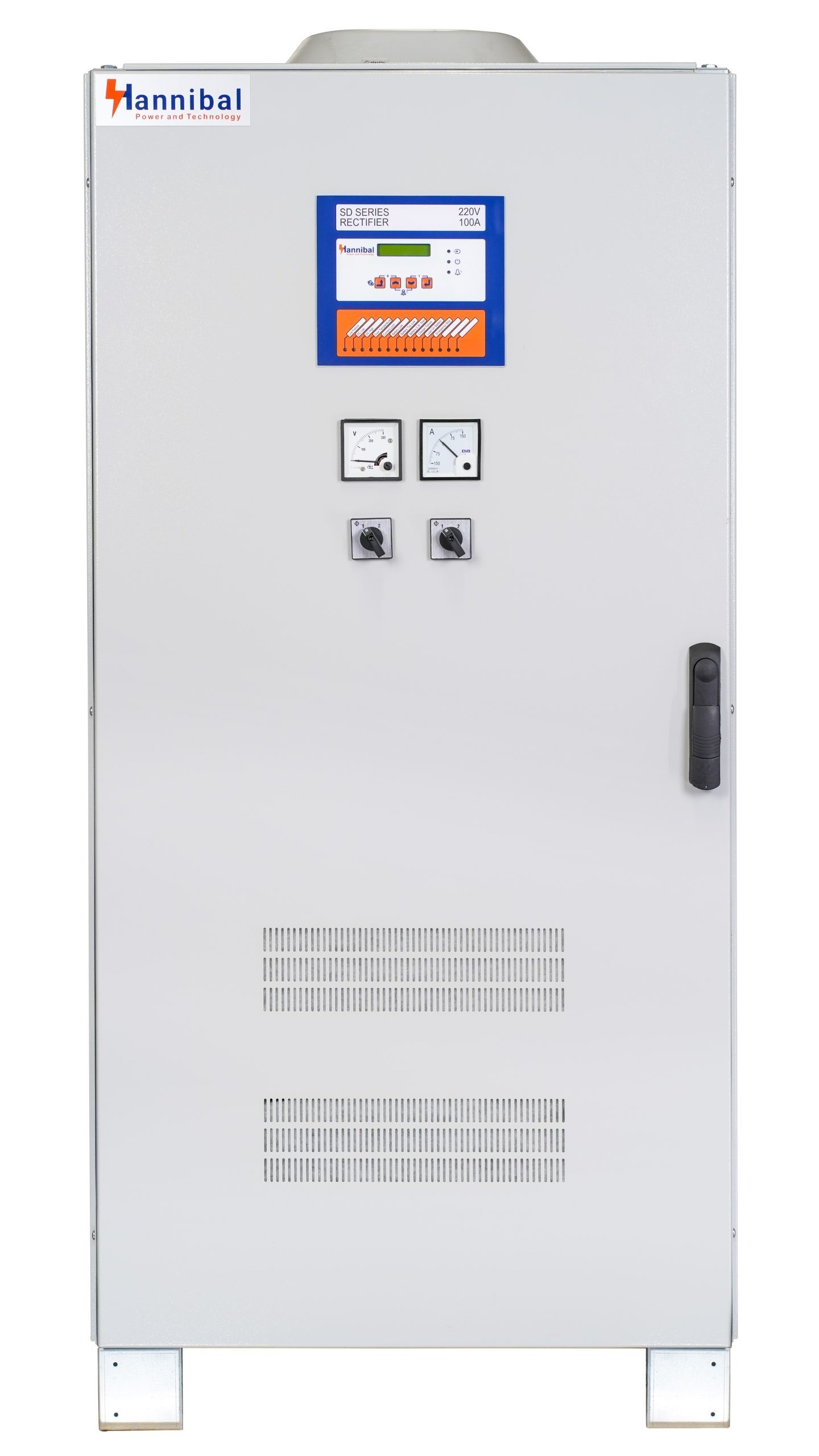

Les redresseurs industriels Hannibal assurent une conversion AC/DC fiable pour les applications industrielles critiques, notamment dans les secteurs du pétrole et du gaz, des télécommunications et de la défense. Conçus avec une technologie de redresseur à commande par thyristors et un contrôle DSP, ils garantissent une efficacité élevée, une faible ondulation de sortie et une régulation de tension précise. Adaptés comme chargeurs de batterie (modes floating, boost, égalisation), alimentations DC ou systèmes de puissance redondants, ces redresseurs sont idéaux pour les environnements sévères, offrant une grande fiabilité et une maintenance facilitée.
Redresseur-Industriel.pdf
Alimentation continue et stable : Les redresseurs SD assurent une source d’énergie fiable et ininterrompue, essentielle au bon fonctionnement des équipements et processus industriels.
Efficacité énergétique accrue : En convertissant efficacement le courant alternatif (CA) en courant continu (CC), les redresseurs minimisent les pertes d’énergie et améliorent l’efficacité globale du système.
Flexibilité d’intégration à l’environnement d’exploitation :
Diverses solutions pour fonctionner avec différents réseaux de tension d’entrée (valeur nominale, tolérance, fréquence).
Boucles d’état et de défaut dédiées pour une interface optimisée avec les systèmes DSP existants.
Très haute fiabilité : La conception unique prévoit un refroidissement par ventilation forcée des thyristors et du coffret sur la plupart des calibres pour :
Offrir une pleine puissance disponible à la température de conception maximale.
Permettre un MTBF élevé supérieur à 150 000 heures, avec un plan de maintenance approprié.
Éliminer le besoin de remplacer les ventilateurs internes difficiles d’accès sur les ponts de puissance.
Solutions durcies (Ruggedized) : Le système peut être adapté à divers environnements : températures élevées, séismes ou vibrations, poussière, altitude, humidité.
Associé à une batterie de secours, le redresseur-chargeur Hannibal protège les charges industrielles CC critiques contre les effets néfastes des interruptions et des pertes d’alimentation. Il est doté d’un contrôle par microprocesseur qui offre une stabilité de sortie exceptionnelle et permet une adaptabilité aux diverses exigences d’application.
La gamme de redresseurs-chargeurs Hannibal est disponible de 30 A à 250 A avec une entrée monophasée, et de 30 A à 2500 A avec une entrée triphasée. Elle propose plusieurs tensions de sortie allant de 24 Vcc à 384 Vcc.
Le redresseur Hannibal est également disponible avec une sortie de 400 Vcc. Cette configuration peut être combinée à un onduleur pour concevoir des systèmes d’ASI CA à double conversion de haute puissance (jusqu’à 500 kVA).
Pour améliorer davantage la disponibilité de la charge et la fiabilité du processus, Hannibal est capable de fonctionner en configuration parallèle double ou triple, avec une ou deux batteries, et peut inclure un coupleur de jeu de barres CC (DC bus-tie).
| Technical Data | Ratings |
|---|---|
|
Input Transformer |
Transformateur d’isolement galvanique, classe F (Classe H en option) |
|
AC voltage
• Single phase |
1 x 230 V (220, 240) |
|
AC voltage
• Three phase |
3 x 400 V (380, 415) |
|
Voltage tolerance |
+/- 15 % |
|
Neutral configuration |
Avec ou sans neutre |
|
Frequency |
50 Hz (60 Hz) |
|
Frequency tolerance |
+/- 5 % |
|
Frequency range
(temporary) |
45 Hz à 65 Hz (avec 50 Hz nominal) |
|
Total harmonic current
distorsion (THDI) |
< 30 % (version 6 impulsions) < 12 % (version 12 impulsions) < 5 % (version IGBT) |
|
Inrush current |
< 15 x In (pour versions 6 impulsions et 12 impulsions) |
| Technical Data | Ratings |
|---|---|
|
Nominal DC voltage |
24 V 48 V 110-125 V 220-240 V 400 V |
|
Output DC voltage range |
17-40 V 36-75 V 88-160 V 176-300 V 296 550 V |
|
AC voltage
• Three phase |
3 x 400 V (380, 415) |
|
Voltage stability (in stabilized floating mode, input within tolerance) |
|
|
Unitary system |
+/-1 % |
|
Parallel systems |
+/-1 % to +/-2 % |
|
Voltage ripple |
≤ 1 % RMS, en mode floating (entretien), batterie déconnectée |
| Technical Data | Ratings |
|---|---|
|
Type |
Plomb-acide ou nickel-cadmium, ouverte (ventilée) ou à recombinaison |
|
Autonomy |
De quelques minutes à plusieurs heures, sur demande |
|
Battery current limitation
(typical, float & boost
modes) |
1. 0,1 C (batterie plomb-acide)
2. 0,2 C (batterie nickel-cadmium) |
| Technical Data | Ratings |
|---|---|
|
IEC60146-1-1:2009 |
Semiconductor converters – Specification of basic
requirements |
|
IEC62040-1:2008
+AMD1:2013 |
Uninterruptible power systems (UPS) – Part 1-2:
General and safety requirements for UPS in
restricted access locations
|
|
IEC62040-2:2006 |
Uninterruptible power systems (UPS) – Part 2:
Electromagnetic compatibility (EMC)
requirements |
|
IEC60529:1989
+AMD1:1999 |
Degrees of protection provided by enclosures
(IP Code) |
|
IEC60076-11:2004 |
Power transformers – Part 11: Dry type transformers |
