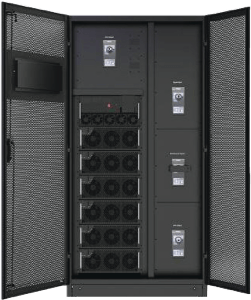

Modular UPS PLRM SERIES

Modular UPS PLRM Series

Description

The PLRM Series is a scalable, redundant modular UPS system designed for high-density data centers and critical applications. It features True Online Double Conversion, advanced DSP control, and a modular architecture that scales power and runtime as needed. With N+X parallel redundancy, it ensures clean, uninterrupted power, protecting sensitive devices from network issues.

Options

  • 2 sources d’entrée
  • THDi d’entrée <3 % avec filtre harmonique
  • Différents réglages de tension pour différents pays
  • Suppression de la neutre d’entrée sur site
  • Suppression des surtensions fusible (AC/DC)
  • Ventilateurs redondants
  • Couleur de l’armoire sélectionnable selon codes RAL
  • Entrée de câbles (dessus/côtés/bas/arrière)
  • Communication RS485, TCP, SNMP et GSM
  • Test automatique de batterie
  • Panneau tactile avec diagramme Mimic
  • Possibilité de mise en parallèle jusqu’à 4 unités
  • Alimentation des charges DC

Détails

Documents

Hannibal Industriel

UPS-Modulaire.pdf

Logiciel de surveillance
  • Windows
  • MAC
  • Linux

Présentation du produit

La série PLRM est un système UPS modulaire évolutif et redondant, conçu pour fournir de manière coût-efficace un niveau élevé de disponibilité aux centres de données à haute densité et aux applications critiques. Elle intègre une double conversion en ligne véritable et une technologie de contrôle DSP avancée.

L’architecture modulaire permet d’augmenter la puissance et le temps de fonctionnement en fonction de la demande ou lorsque des niveaux de disponibilité plus élevés sont nécessaires. Elle combine le design modulaire avec la redondance parallèle N+X. Ainsi, toutes les situations indésirables pouvant survenir sur le réseau sont filtrées par l’UPS en ligne, et vos équipements sensibles reçoivent une alimentation propre.

  • Excellente performance sur les charges non linéaires (ordinateurs et alimentations à découpage)
  • Tension d’entrée et de sortie 50 Hz, 60 Hz, fréquence optionnelle
  • Module de puissance intelligent basé sur la technologie IGBT – fiabilité totale
  • Contrôle DSP (processeur de signal numérique)
  • Faible facteur de distorsion en sortie
  • Haute efficacité
  • Alarme sonore
  • Panneau de contrôle convivial
  • Conception modulaire avec module de puissance échangeable
  • Fonctionnement parallèle redondant
  • Tension de sortie sans potentiel (contacts secs)
  • Architecture de contrôle entièrement redondante
  • Temps de réponse dynamique très rapide
  • Sortie protégée contre les courts-circuits
  • Large gamme de puissances avec protection IP jusqu’à 56 en standard
  • Faible ondulation de tension pour prolonger la durée de vie des batteries
  • Contrôle intelligent de la charge et de la surveillance des batteries
  • Options de charge pour batteries Lithium-Ion disponibles
  • Redresseur IGBT au cœur d’une fiabilité de premier ordre
  • Conception d’armoire compacte modulaire comprenant un maximum de 6 emplacements
  • THDI <3 %
  • Accès intelligent aux données de l’UPS via un grand écran tactile couleur avec journal exportable de 2000 événements
  • Conception modulaire, jusqu’à 3 unités en parallèle, échangeables à chaud, redondance N+X

technical

details

Input

Technical Data Ratings
Power Module Capacity
IGBT
AC voltage • Single phase
100 KVA/ Kw
AC voltage • Three phase
380/400/415 V
Voltage tolerance
323~478Vac
Power Factor
0.99
Frequency
50 Hz (60 Hz)
Frequency tolerance
40Hz～70Hz
Efficiency
99%
Total harmonic distorsion (THD)
<3%
Inrush current
≤ 10 x In
Float Voltage
 » 2.17-2.27 V/cell VRLA  »  » 1.4-1.42 V/cell Ni Cd »
Ripple
<1%

output

Technical Data Ratings
Inverter Bridge Topology
IGBT with output isolation Transformer
AC Voltage
380/400/415VAC
AC Voltage Tolerance
1%
Frequency
50 Hz (60 Hz)
Frequency Tolerance
+/- 0.1 %
Inverter overload capability- 1 minute
<150%
Inverter overload capability- 10 minute
<125 %
Inverter overload capability- 1 Hour
<110%
Harmonic voltage distortion- With 100 % linear load
< 3 %
Harmonic voltage distortion- With 100 % non-linear load
< 5 %
Power Factor
0.97
Static Transfer Switch
SCR Type
Static Bypass transfer Time
<4 ms

Battery

Technical Data Ratings
Type
Lead acid or nickel cadmium, Li ion
Autonomy
From few minutes to several hours, on request
Battery Voltage
± 240VDC
Charge Power
Up to 15 % from System Power

Battery

Technical Data Ratings
IEC62040-1:2017
Uninterruptible power systems (UPS) – Part 1: Safety requirements
IEC62040-2:2016
Uninterruptible power systems (UPS) – Part 2: Electromagnetic compatibility (EMC) requirements
IEC62040-3:2011
Uninterruptible power systems (UPS) – Part 3: Method of specifying the performance and test requirements
IEC60529:1989 +AMD1:1999
Degrees of protection provided by enclosures (IP Code)
