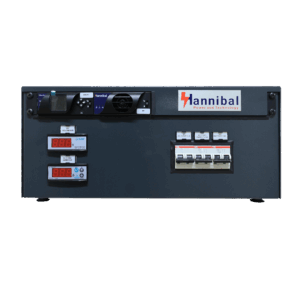

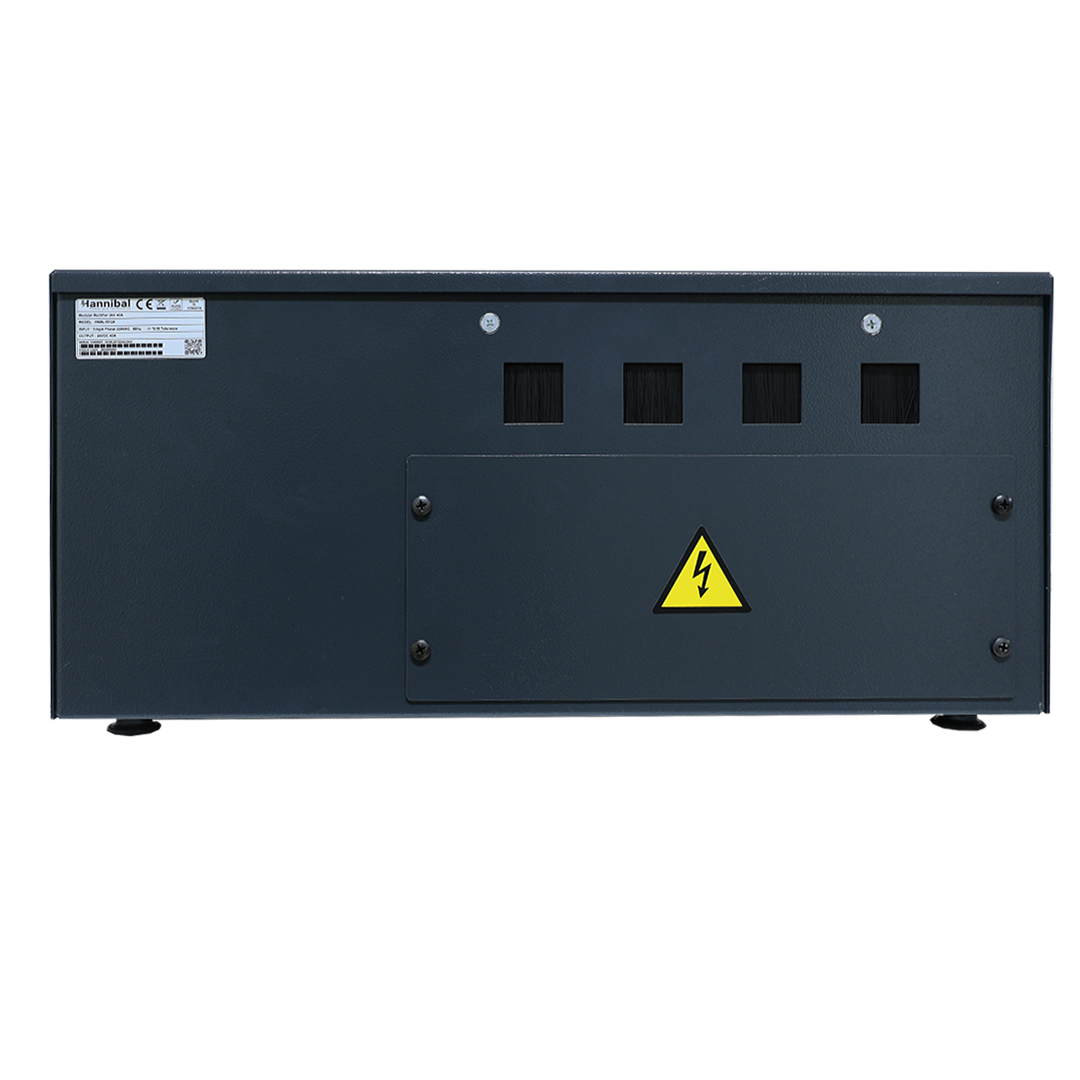

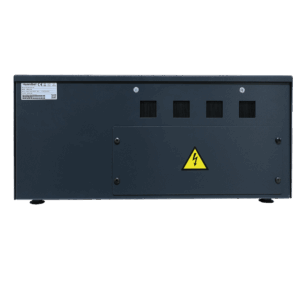

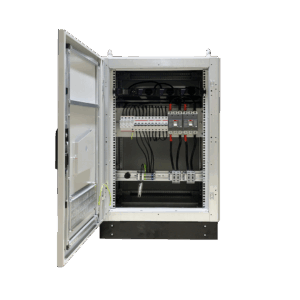

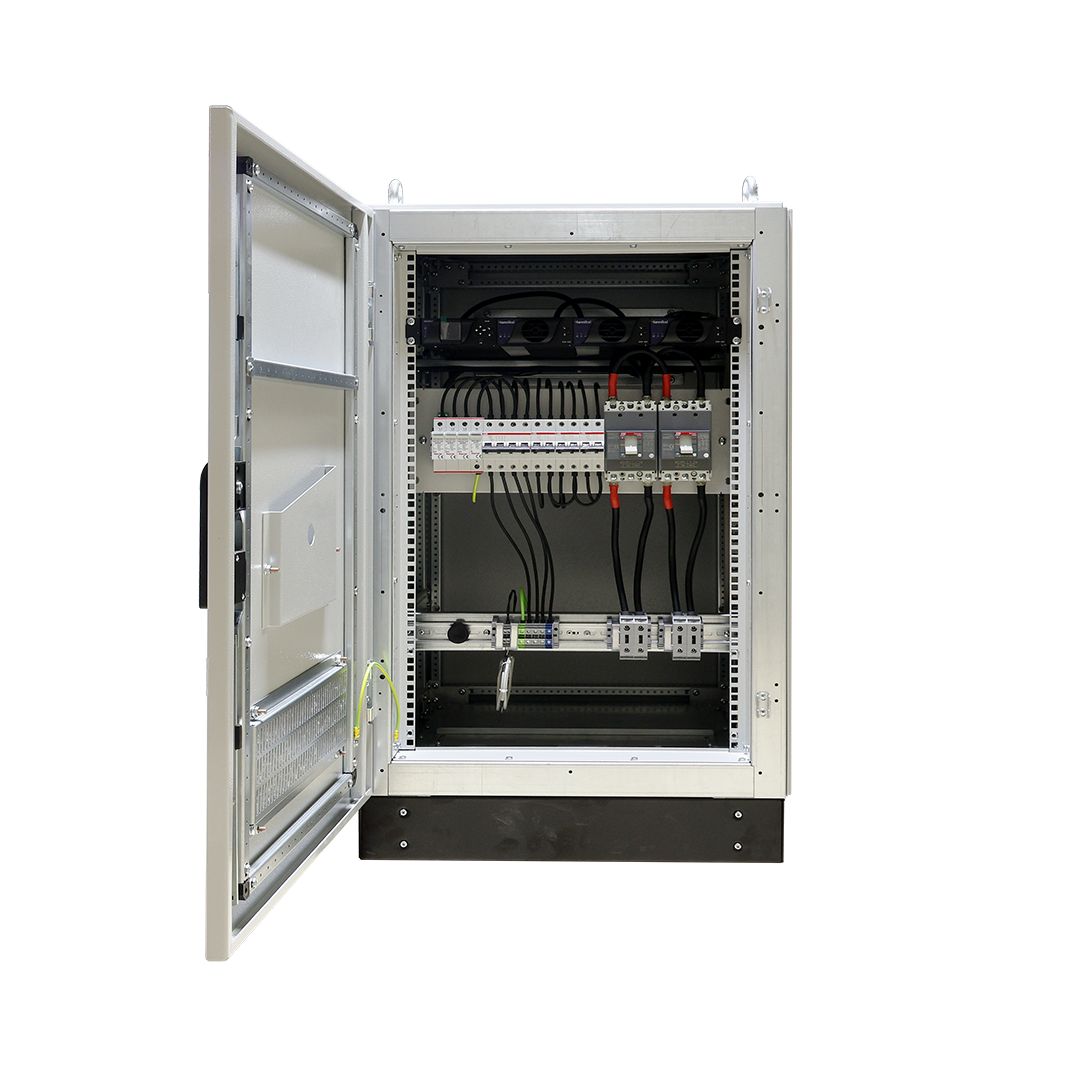

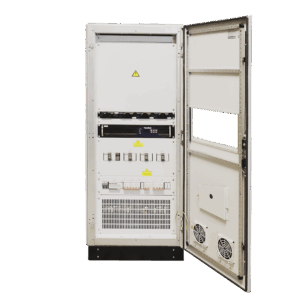

Redresseur modulaire série SDM

Description

Les redresseurs modulaires à commutation haute fréquence fournissent une alimentation DC stabilisée dans un design compact et modulaire, adapté aux systèmes de communication et aux systèmes industriels d’énergie. Le système comprend un ou plusieurs modules redresseurs ainsi qu’un module de surveillance, la puissance totale de sortie dépendant du nombre de modules redresseurs.

Options

  • Unité à diode de chute de tension
  • Appareils de mesure de tension et courant numériques ou analogiques
  • Éclairage interne de l’armoire
  • Capteur d’ouverture de porte
  • Résistance de chauffage pour éviter la condensation
  • Capteur de courant de fuite à la terre (positif et négatif)
  • Suppression de la neutre d’entrée sur site
  • Suppression des surtensions fusible (AC/DC)
  • Ventilateurs redondants
  • Couleur de l’armoire sélectionnable selon codes RAL
  • Entrée de câbles (dessus/côtés/bas/arrière)
  • Indice de protection (IP) : jusqu’à IP66
  • Communication RS485, TCP, SNMP et GSM
  • Test automatique de batterie (options supplémentaires 96 %–98 %)

Détails

Documents

Hannibal Industriel

Redresseur-Modulaire.pdf

Logiciel de surveillance
  • Windows
  • MAC
  • Linux

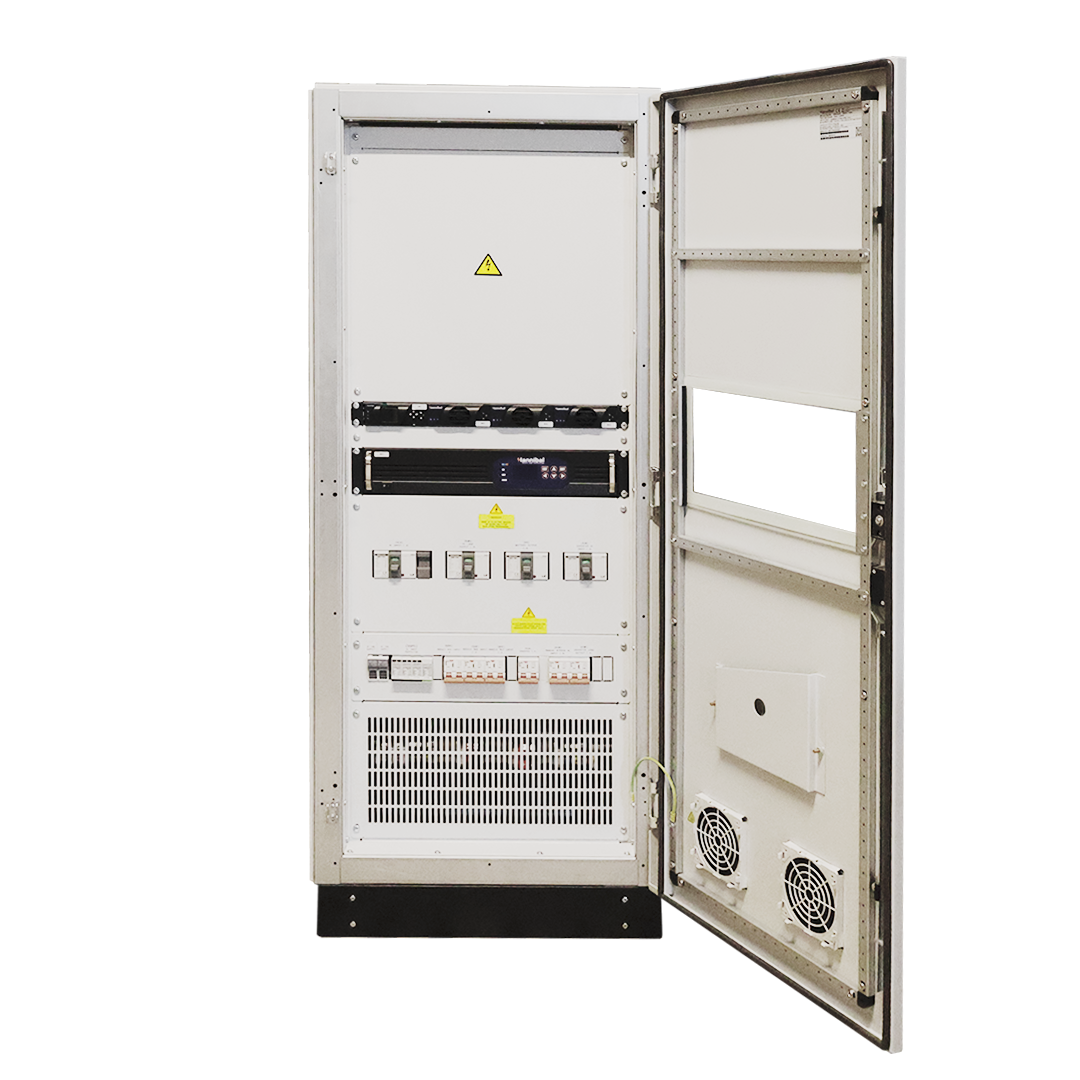

Présentation du produit

Les redresseurs modulaires à commutation haute fréquence sont conçus pour fournir une alimentation en courant continu stabilisée. Le design modulaire avancé de ce système le rend compact tout en permettant de fournir une puissance adaptée aux besoins des systèmes industriels de communication et d’énergie.

Ce système se compose d’un ou plusieurs modules redresseurs associés à un module de surveillance. La puissance des systèmes redresseurs peut varier en fonction du nombre de modules redresseurs.

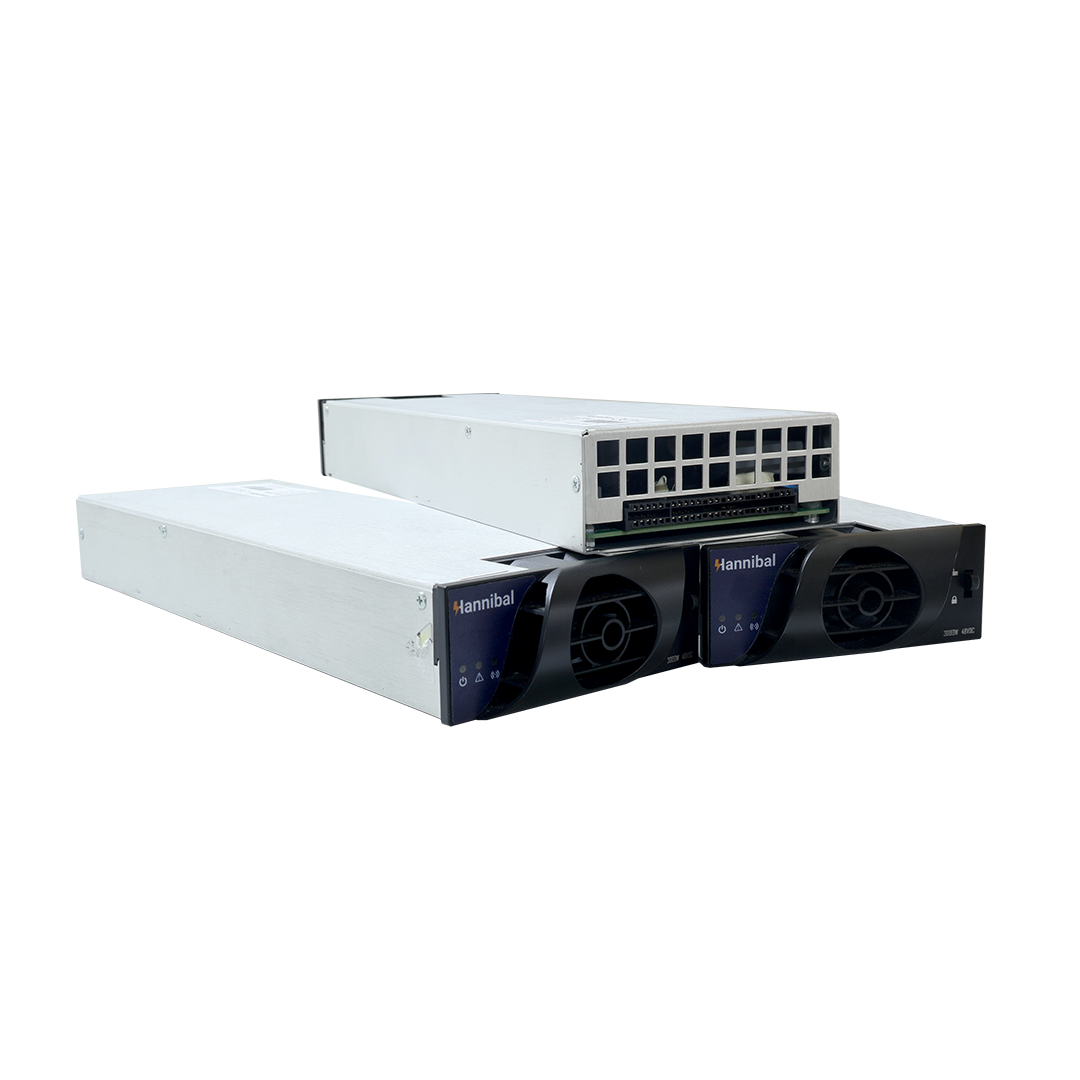

  • Modules à commutation haute fréquence (IGBT)
  • Modules refroidis par ventilation forcée

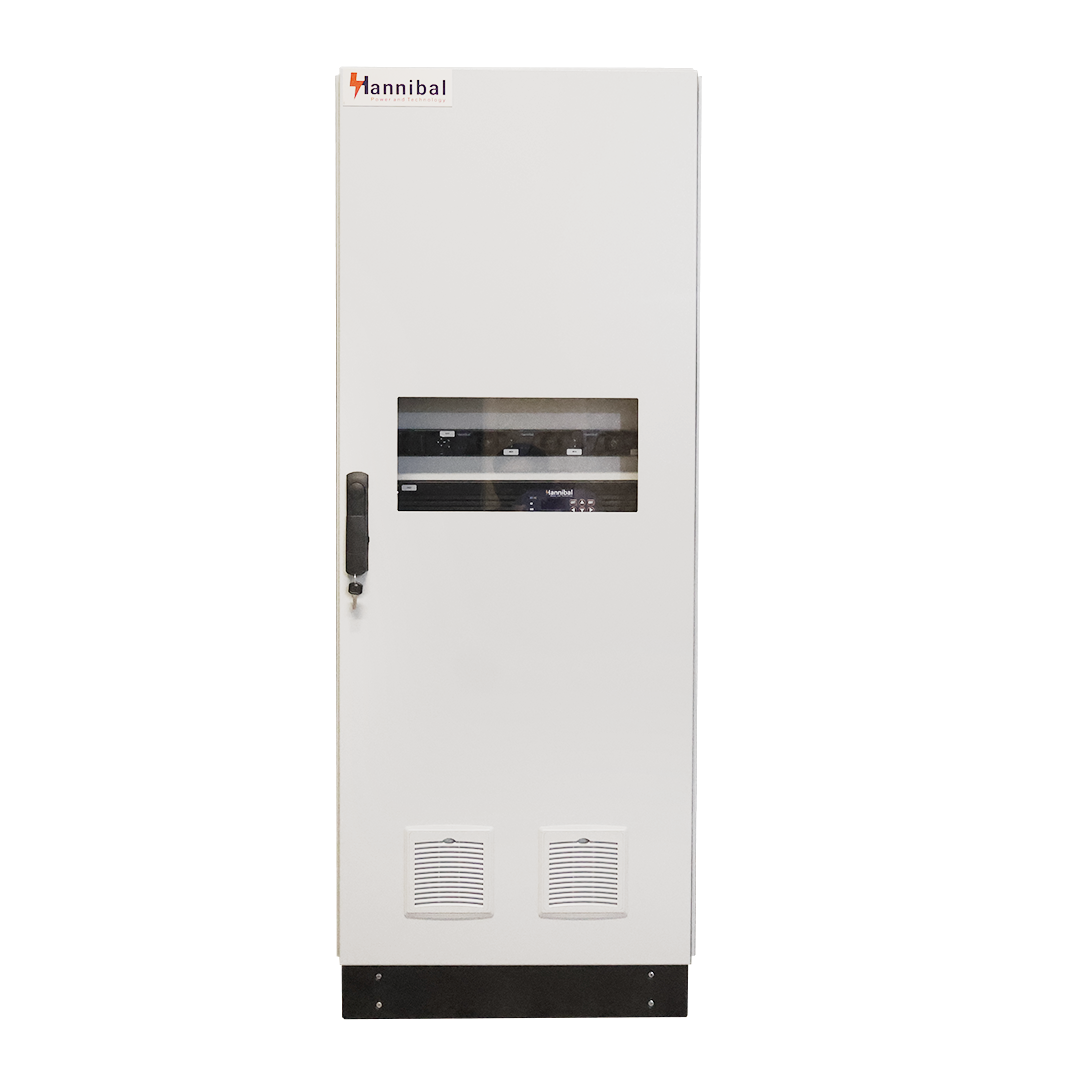

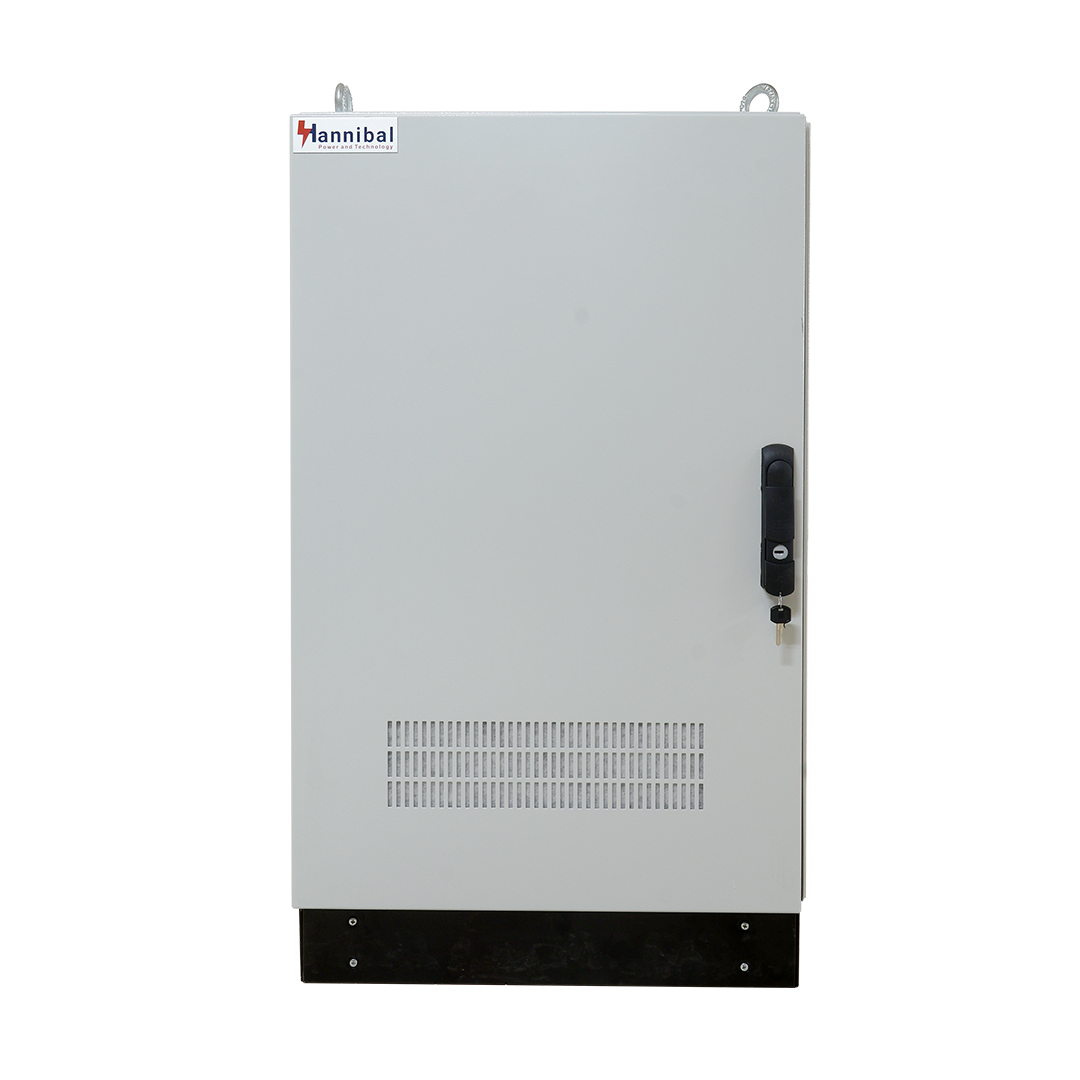

  • Configurations pour rack 19” et montage en armoire
  • Possibilité de fonctionnement avec modules redondants
  • Sonde de température ambiante incluse dans l’équipement
  • LVD (déconnexion batterie en cas de basse tension)
  • Disjoncteurs de sortie pour les charges
  • Alarme sonore et LED
  • Interface utilisateur conviviale (tous les paramètres et calibrages peuvent être effectués via le panneau avant)
  • Haute fréquence
  • Surveillance à distance : port série, Ethernet et contacts secs
  • Charge de batterie compensée en température
  • Fonction de test de batterie

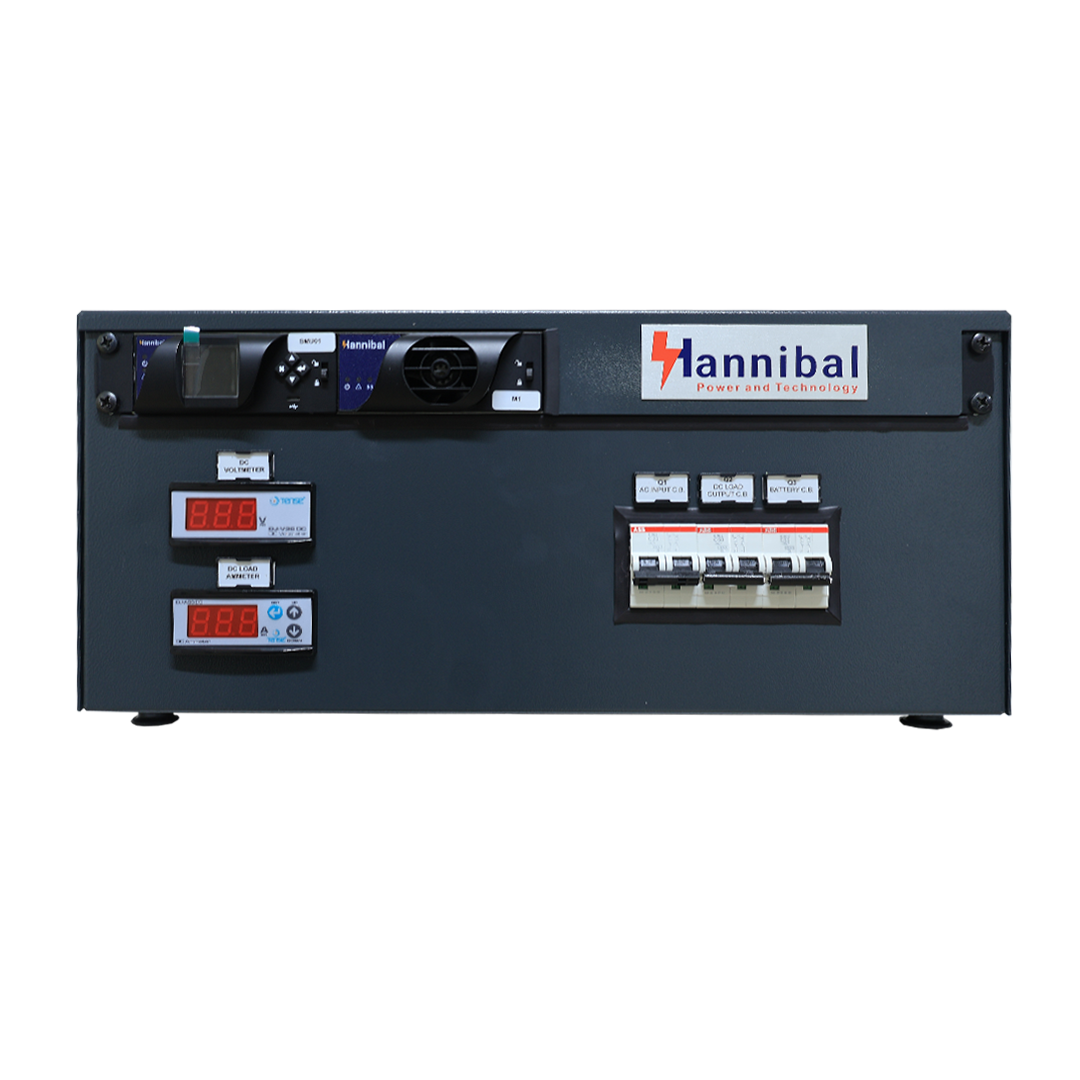

  • Surveillance de tous les paramètres via l’affichage du panneau avant
  • Gestion intelligente de batterie intégrée
  • Journal des alarmes et événements avec mémoire horodatée
  • Grandes options de communication disponibles
  • Fonctionnement avec différents types de batteries : plomb-acide, VRLA
  • Macro cellulaire BTS
  • Micro-ondes
  • LTE / WiMax
  • FTTX
  • Accès haut débit
  • Systèmes de transmission par fibre optique
  • IDC (Centres de données Internet)
  • Contrôle entièrement numérique : réduit le nombre de composants et améliore la fiabilité
  • Modulaire, évolutif et échangeable à chaud : installations flexibles
  • Haute densité de puissance : réduit l’encombrement
  • Haute efficacité >96 % : réduit les pertes et les coûts d’exploitation
  • Flux d’air de l’avant vers l’arrière : évolutivité des étagères sans obstruction
  • Excellente performance CEM
  • Large plage de tension d’entrée : fonctionnement continu dans des conditions réseau exigeantes
  • Large plage de température : applications dans des conditions climatiques difficiles
  • Conforme aux standards internationaux : garantit qualité, performance et fiabilité des solutions d’alimentation

technical

details

3000 W

Technical Data Ratings
Voltage Range
90Vac to 300Vac (Nominal @ 175Vac to 275Vac)
Frequency
45Hz to 66Hz
Maximum Input Current
Max. 18 Arms @ 175Vac (full load)
Power Factor
≥0.99 @ rated input and ≥50% load
Input Protection
Varistors for transient protection, Mains Fuse for both input lines , Shutdown @ > 300Vac with hysteresis

6000 W

Technical Data Ratings
Voltage Range
250Vac to 475Vac (Nominal @ 323Vac to 456Vac)
Frequency
45Hz to 66Hz
Maximum Input Current
Max. 12A per Phase
Power Factor
≥0.99 @ rated input and ≥50% load
Input Protection
Varistors for transient protection, Mains Fuse for both input lines , Shutdown @ > 475Vac with hysteresis

3000 W

Technical Data Ratings
Output Voltage
53.5Vdc (adjustable 43Vdc to 58Vdc)
Output Power (Maximum)
3000W @ nominal input
Output Current (Maximum)
62.5 A @ 42-50 Vdc with nominal input
Peak Efficiency
>95%
Current Sharing
≤±5% of max current from 20% to 100% load
Static Voltage Regulation
≤±0.6% from 10% to 100% load
Dynamic Voltage Regulation
≤±5% for 10%-90% or 90%-10% load variation, regulation time <50ms
Hold Up Time
>20ms; output voltage >43.5Vdc @ 1500W
Ripple and Noise
≤200mVp-p, 20MHz bandwidth, ≤2mVrms sophomoric
Output Protection
Overvoltage shutdown; hot plug-in, inrush current limiting; high temperature protection; short circuit proof

6000 W

Technical Data Ratings
Output Voltage
53.5Vdc (adjustable 43Vdc to 58Vdc)
Output Power (Maximum)
6000W @ nominal input
Output Current (Maximum)
125 A @ 42-50 Vdc with nominal input
Peak Efficiency
>96.5%
Current Sharing
≤±5% of max current from 20% to 100% load
Static Voltage Regulation
≤±0.6% from 10% to 100% load
Dynamic Voltage Regulation
≤±5% for 10%-90% or 90%-10% load variation, regulation time <50ms
Hold Up Time
>20ms; output voltage >43.5Vdc @ 3000W
Ripple and Noise
≤200mVp-p, 20MHz bandwidth, ≤2mVrms sophomoric
Output Protection
Overvoltage shutdown; hot plug-in, inrush current limiting; high temperature protection; short circuit proof

Standards

Technical Data Ratings
EN/IEC62368-1
Uninterruptible power systems Electrical Safety
ETSI EN 300 386 V2.1.1, EN61000-6-1/-2/-3/-4
EMC
EN61000-3-2 / EN61000-3-3
AC Harmonics / AC Flicker & Fluctuations
CE, RoHS compliant
Certficate
